ТГ-инжиниринг имеет возможность изготавливать талрепы с любым ходом, резьбой и размерами вилки по требованиям и чертажам Заказчика.
Основные размеры талрепов:
|
Типоразмер |
Нагрузка, т |
Ход, мм |
L, мм |
L1, мм |
Диаметр пальца, d2 |
Проем вилки b3, мм |
Вес, кг |
|
М20 |
2,0 |
185 |
603 |
443 |
20,0 |
27,0 |
3,6 |
|
М22 |
2,5 |
185 |
625 |
470 |
22,0 |
30,0 |
4,2 |
|
М24 |
3,2 |
212 |
719 |
541 |
25,0 |
32,0 |
6,0 |
|
М27 |
4,0 |
212 |
757 |
577 |
30,0 |
36,0 |
7,1 |
|
М33 |
5,0 |
248 |
900 |
690 |
32,0 |
40,0 |
12,1 |
|
М36 |
6,3 |
248 |
900 |
690 |
36,0 |
44,0 |
14,0 |
|
М39 |
8,0 |
265 |
987 |
770 |
40,0 |
49,0 |
20,8 |
|
М42 |
10,0 |
265 |
1027 |
809 |
45,0 |
52,0 |
23,6 |
|
М48 |
12,5 |
290 |
1133 |
843 |
50,0 |
56,0 |
33,4 |
|
М52 |
16,0 |
290 |
1159 |
869 |
55,0 |
62,0 |
42,9 |
|
М56 |
20,0 |
308 |
1247 |
939 |
60,0 |
66,0 |
55,3 |

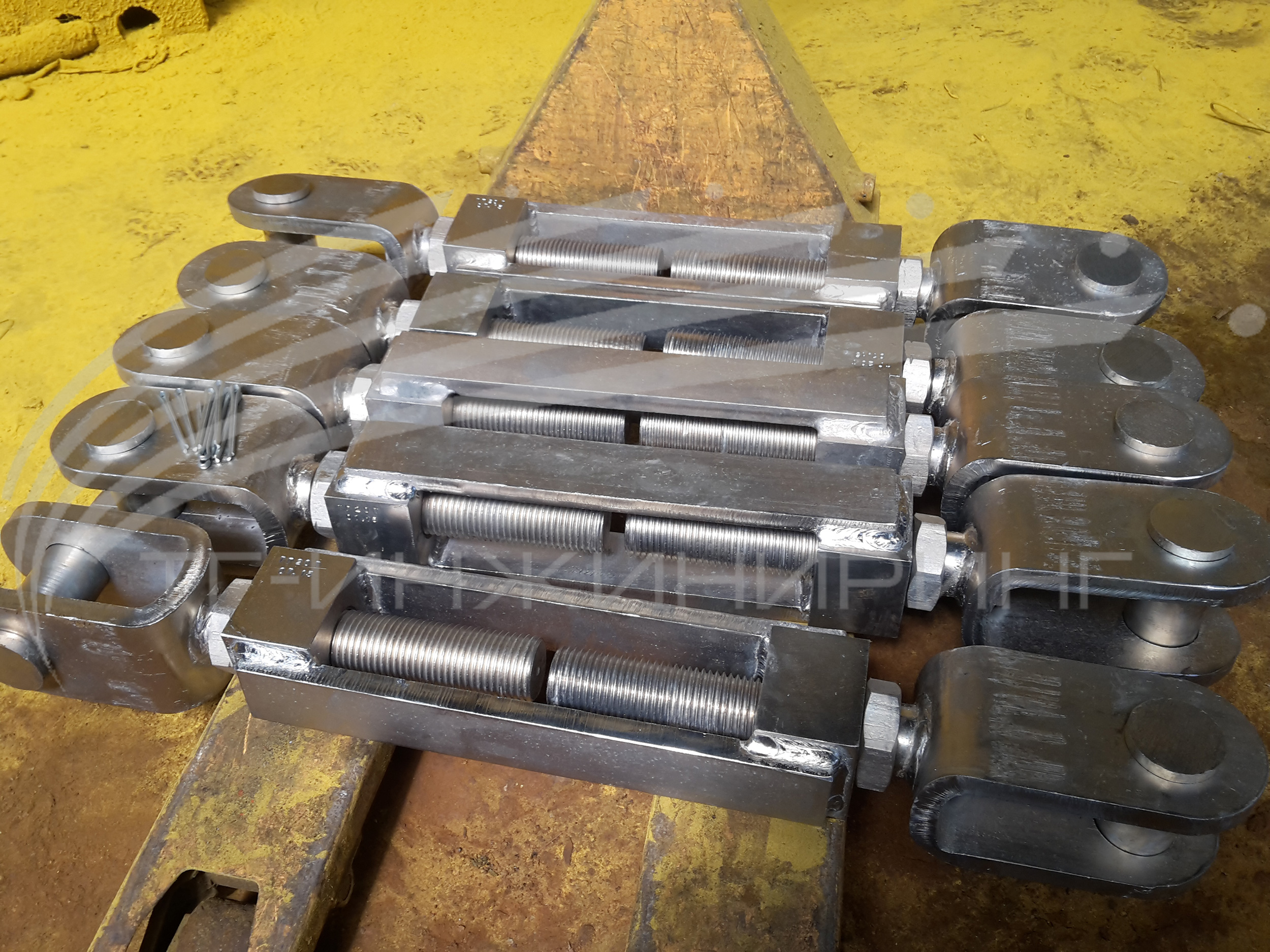

Для заказа укажите требуемую нагрузку, тип концевых элементов, а также вид муфты (открытая/закрытая).
