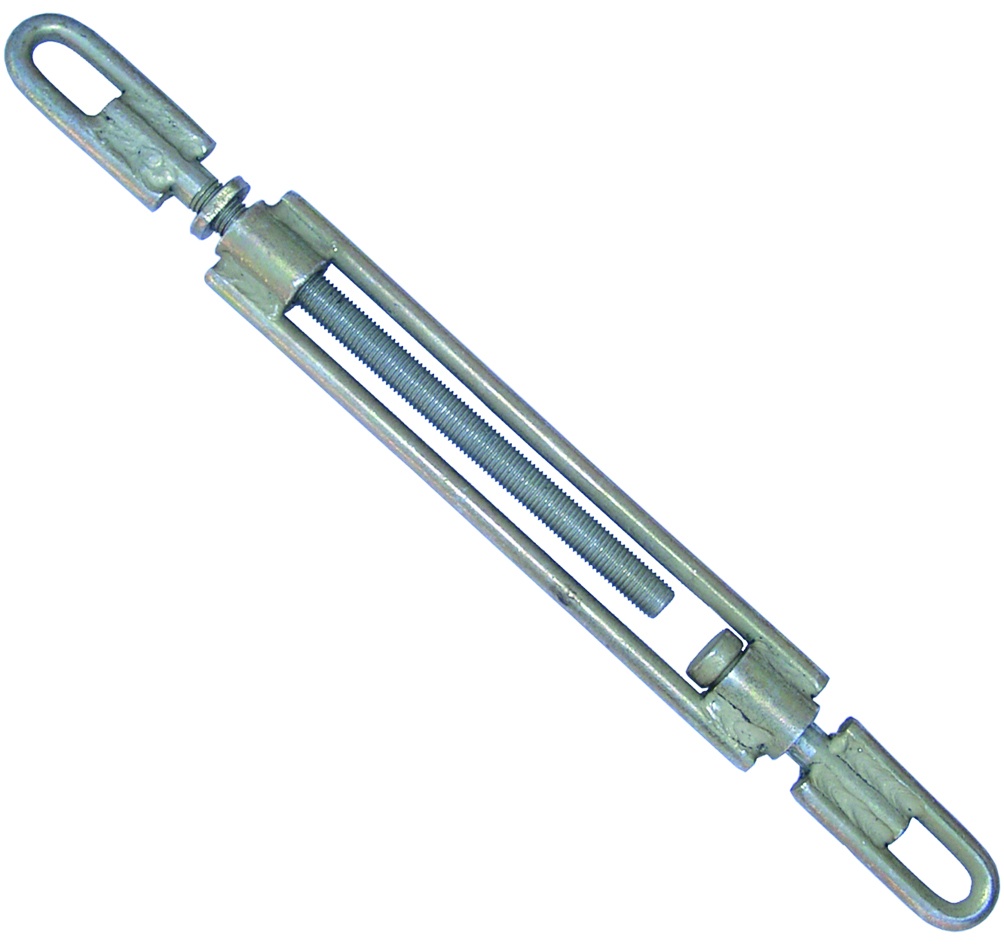

Талрепы ПТР предназначены для плавной регулировки длин изолирующей подвески. Одновременно обеспечивают переход от арматуры одного ряда нашгрузок к другой.
Талрепы ПТР применяются в основном в энергетике при строительстве сетей и ЛЭП. Однако универсальность и простота данного талрепа определяет его применяемость в разных отраслях промышленность.
Технические характеристики:
|
Наименовние |
Размеры, мм |
Диапазон регулир |
Масса, кг |
Разрушающая нагрузка, кН (тс) не менее |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| В | В1 | Н | L | L1 | Lmin | Lmax | d | ||||
| ПТР-7-1 | 62 | 17 | 34 | 618 | 45 | 590 | 827 | 14 | 237 | 3,00 | 70(7) |
| ПТР-10-1 | 68 | 20 | 586 | 819 | 16 | 233 | 3,78 | 100 (10) | |||
| ПТР-12-1 | 81 | 24 | 45 | 700 | 55 | 664 | 935 | 18 | 271 | 5,67 | 120 (12) |
| ПТР-16-1 | 85 | 27 | 738 | 698 | 963 | 20 | 265 | 7,20 | 160 (16) | ||
| ПТР-21-1 | 93 | 30 | 802 | 65 | 754 | 1015 | 24 | 261 | 9,50 | 210 (21) | |
| ПТР-25-1 | 108 | 36 | 56 | 854 | 70 | 802 | 1100 | 26 | 298 | 13,80 | 250 (25) |
| ПТР-30-1 | 112 | 913 | 75 | 857 | 1161 | 28 | 304 | 17,40 | 300 (30) | ||
| ПТР-60-1 | 151 | 48 | 75 | 1195 | 120 | 1119 | 1460 | 38 | 341 | 39,9 | 600 (60) |
