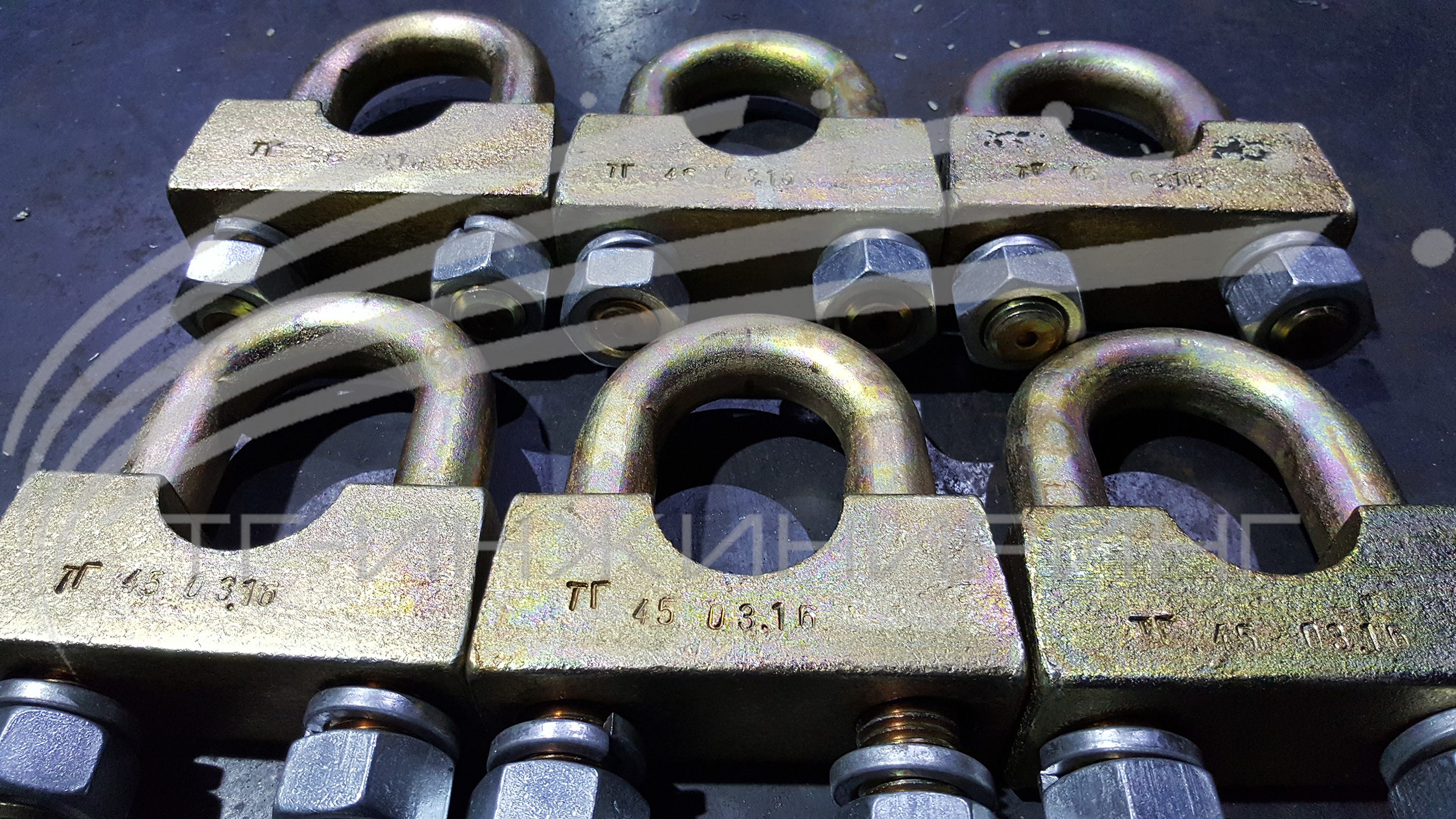

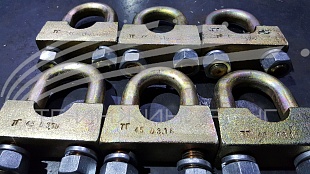

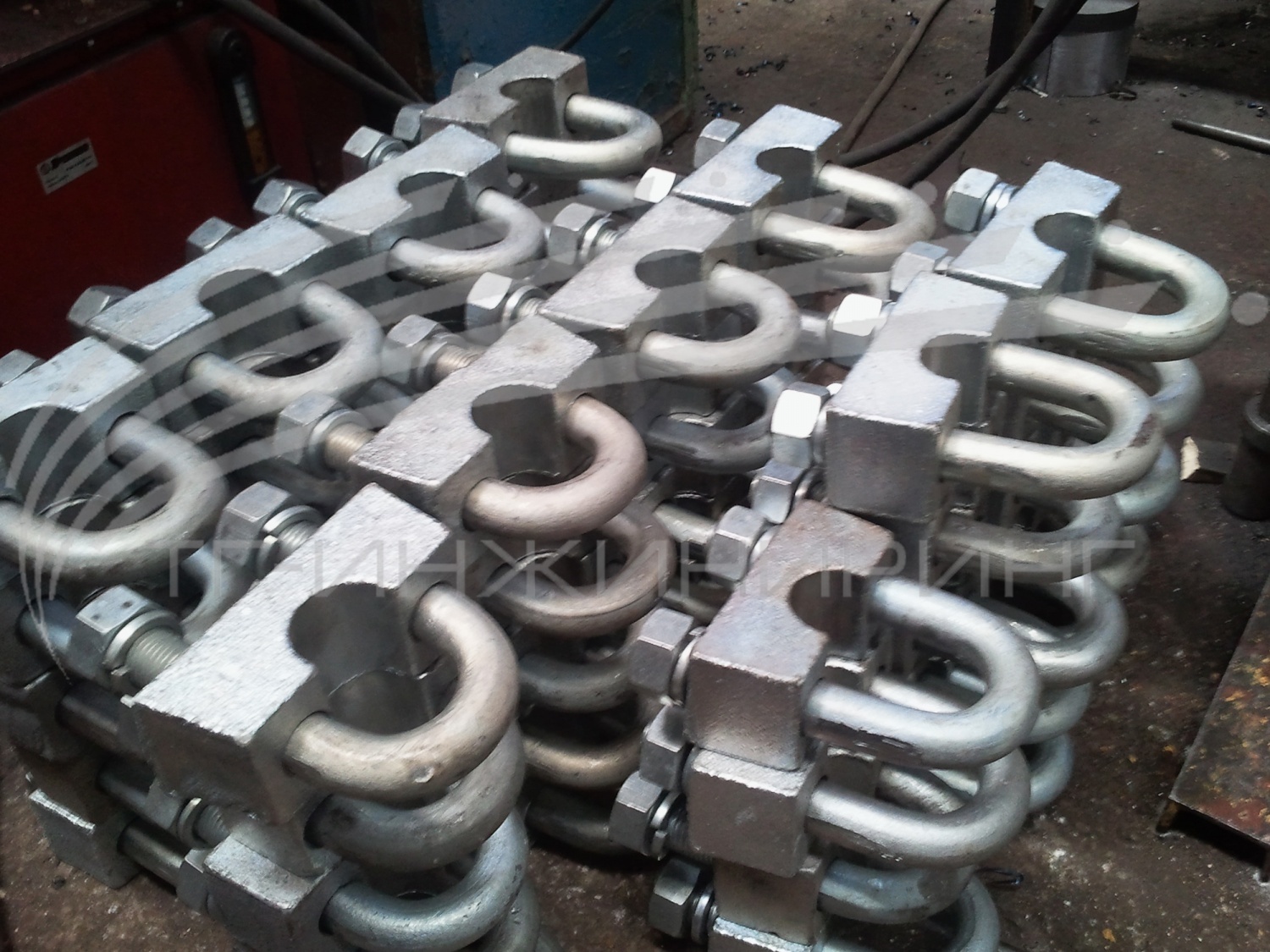

Зажим для каната ГОСТ 13186-87

Зажимы для каната ГОСТ 13186-67 (87) изготавливаются по ТУ 3178-012-98758467-2010. Данный вид зажимов позволяет производить закрепление концов каната диаметром от 5 до 62 мм. Зажимы изготовленные по ГОСТ имеют еще более прочную конструкцию, масса зажима изготовленного по ГОСТ примерно в 2 раза тяжелее чем зажимы изготовленные по ОСТ. Таким образом зажимы изготовленные по ГОСТ могу применяться на ответственных конструкция с повышенными требованиями к прочности.

Размеры зажимов для каната ГОСТ 13186-67 (87) (ТУ 3178-012-98758467-2010):

Типоразмер	Диаметр каната, мм	А, мм	В, мм	L, мм	Диаметр резьбы скобы	Н, мм	Вес,     кг
7	5-7	18	20	38	М8	36	0,07
10	7-10	24	24	48	М10	50	0,14
13	10-13	28	28	55	М12	63	0,26
16	13-16	30	30	60		70	0,36
19	16-19	36	36	70	М16	85	0,57
23	19-23	40	38	80		95	0,69
27	23-27	50	45	95	М20	115	1,27
32	27-32	55	45	100		125	1,56
37	32-37	65	55	120	М24	150	2,33
41	37-41	75	60	130	М30	170	3,97
45	41-45	80	65	140		180	4,54
52	45-52	90	75	150		210	6,35
62	52-62	105	90	180	М36	250	10,27
